工作温度：-40℃～+200℃
立即咨询

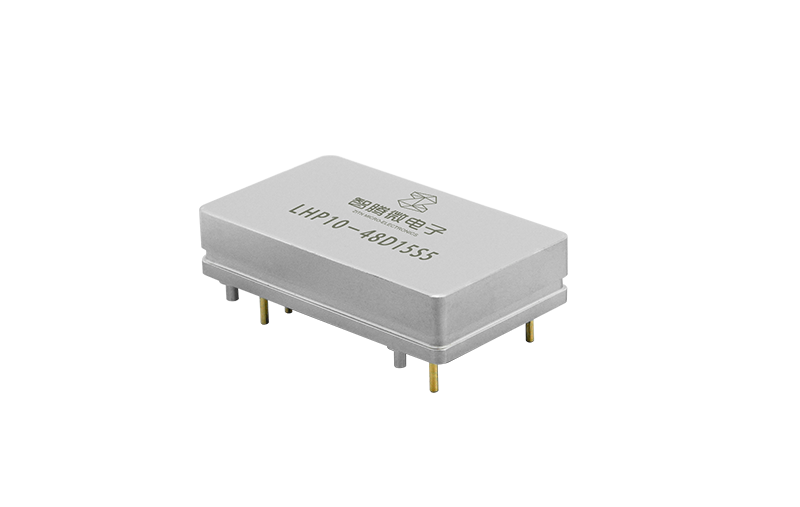

产品概述 LHP10系列DC-DC开关电源模块采用厚膜混合集成电路工艺制造，具有体积小，结构紧凑，抗振性强，可靠性高，性能优良等特点，额定输出功率为10W，可支持直流电压输入范围为24V～72V，具有完善输出过流、短路等保护功能，广泛应用于通信、电力、铁路、自动化以及仪器仪表等行业。
主要电参数 l 工作环境温度：-40℃～+200℃
l 输入电压： 24～72V
l 输出电压：最多3路，3.3V，5V，9V，12V，15V，18V，24V
l 输出功率：10W（200℃外壳时提供额定功率的40%）；
l 输出纹波及噪声：≤1% Vo
l 输出精度：≤±1%
l 负载调整率：≤±5%
l 温度稳定性：≤±5%；典型±1%
l 线性调整率：≤±1%(10%线性变化)
l 过冲幅度：10%（输入电压阶跃和负载电流阶跃）
l 瞬态恢复时间：最大20ms（输入电压阶跃和负载电流阶跃）
l 转换效率：典型值75%
l 静态功耗：最大0.5W；
l 输入与输出之间的隔离电压：500V
应用说明 产品原理简介
LHP系列高温DC-DC模块采用高频变换工作模式，把直流电源逆变成高频电源。通过隔离变压器实现输入与输出电气隔离，然后经过整流电路将高频电源转换成直流输出。高频变换电路实现了转换效率高、体积小、重量轻的目的。
推荐电路
降额使用
高温DC-DC模块的额定输出功率是指在满足使用条件的情况下，产品可长期工作的最大输出功率。一般建议实际使用功率是电路额定输出功率的30%～70%为宜，这个功率范围内DC/DC变换器各方面性能发挥比较充分且稳定可靠。
短路保护功能
该产品具有输出短路保护功能。当系统处于输出短路或过载状态时，将维持低功耗的打嗝工作状态，系统从短路状态恢复后可自动重启。另外，电路不能长时间工作于短路保护状态。

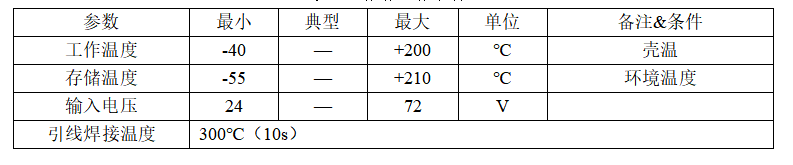

使用条件

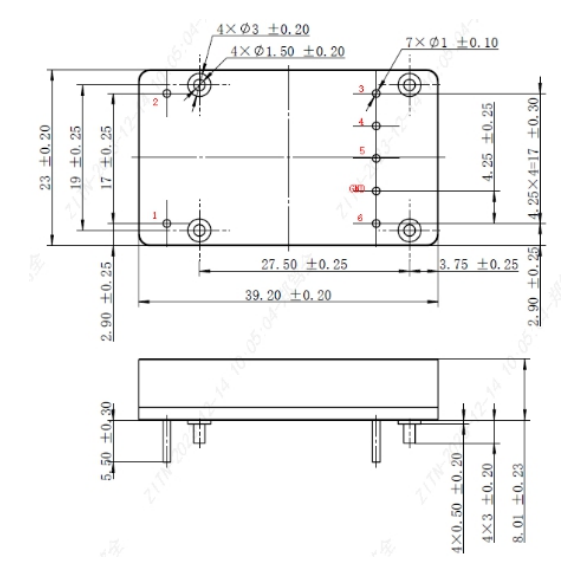

外形尺寸
效率曲线

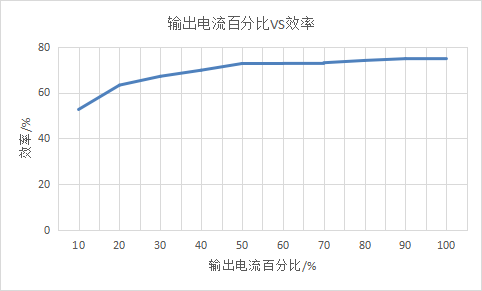

负载与效率曲线图（Vin=48V）

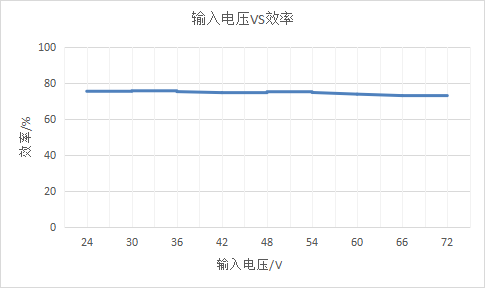

输入电压与效率曲线图（满载）

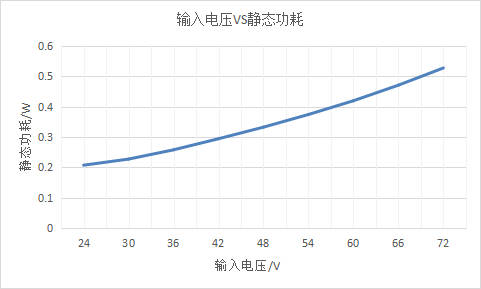

静态功耗曲线

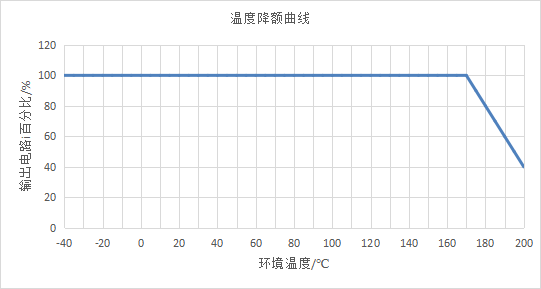

温度降额曲线

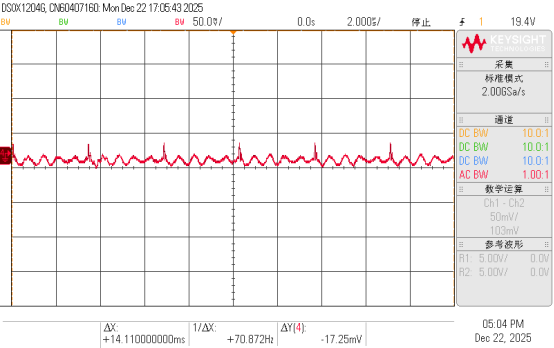

纹波图

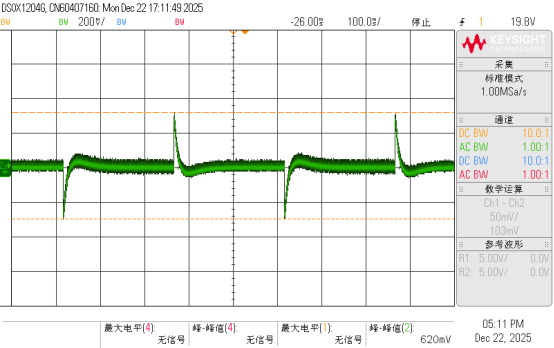

瞬态响应图（50-100%）

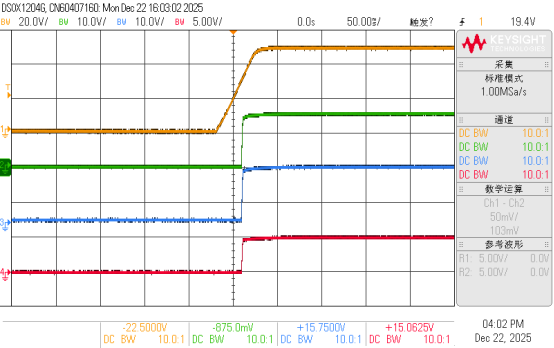

启动波形
