产品概述 300W 高温 ACDC 开关电源模块，设计工作环境温度200℃ , 是专门针对高温作业环境开发的产品。主要应用领域石油勘测井下仪器、石油钻井井下仪器、地球物理探测仪器等。
技术指标 l 输入电压类型：三相交流电
l 输入电压范围：50~ 130Vac
l 输入频率范围：50~300Hz
l 输出电压： 48Vdc±1V
l 输出电流：6.3A
l 输出功率：300W
l 最高系统效率：92%
l 电压纹波：≤500mV
l 开启低压（转速）： ≥50Vac （对应于发电机线电压）
l 关断低压（转速）： ≤46Vac （对应于发电机线电压）
l 工作环境温度：-45℃~+200℃ , 最高壳温： +220℃
l 抗振特性：20g@10~2000Hz
l 保护功能：输出短路保护，过载保护，输出过压保护（60V）
l 发电机转速输出信号：12V 方波
l 散热方式：热传导散热

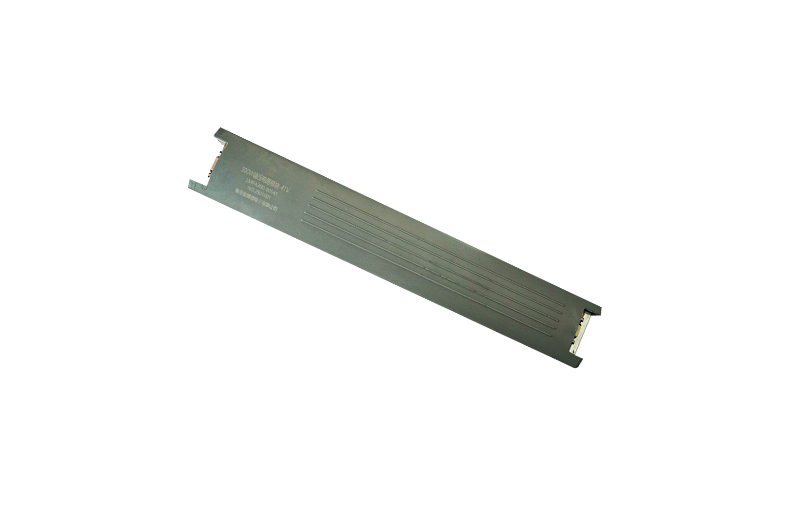

l 整流板和稳压板：L:350mm×W:45mm×H:23mm（各模块尺寸一致）
工作原理 300W 高温 ACDC 开关电源模块采用高频变换工作模式，把交流电源整流后，通过电压转换电路换成直流 48V 输出，高频变换电路实现了转换效率高、体积小、重量轻的目的。

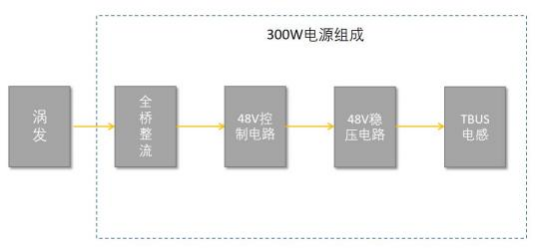

系统组成
系统配置：共 4 块电路模块，包括全桥整流模块 1 块，48V 控制模块 1 块，48V 稳压模块 1 块， TBUS 电感模块 1 块。
