工作温度：-40℃~+175℃
立即咨询
产品概述 LMPA40 系列三相 AC/DC 电源模块，设计工作环境温度 175℃ , 是专门针对高温作业环境开发的产品，挂接在 MWD 三相泥浆涡轮发电机后，输出稳定的直流电压。主要应用领域石油勘测井下仪器、石油钻井井下仪器、地球物理探测仪器等。
技术指标 l 工作温度：-40℃~+175℃ , 最大+185℃（外壳基板温度）
l 三相输入电压：15Vac～65Vac
l 等效直流输入电压： 21V～92V
l 输出电压：33VDC
l 输出功率：最大 40W（外壳基板温度小于+185℃)
l 输出纹波及噪声：≤ 1%Vo(测试条件：示波器带宽 20MHZ，探头外接 0. 1uF 和 20uF 滤波电容)
l 输出精度：<±5%
l 负载调整率：<±5%
l 电压调整率： ±0.5%
l 温度稳定性：<±2.5%（-40℃~175℃)
l 上升时间：＜20ms
l 启动延迟时间：＜200ms
l 输出过冲幅度：＜5%Vout
l 动态响应：25%～50%～25%Io ，典型值 0.5V
l 抗震性：40G ，0～800Hz。
l 转换效率：典型 85﹪
l 静态功耗：≤ 1.5W
l 远程开关控制(负逻辑)：关断引线关断电压 2V~5V ，开通电压 0V~ 1.8V （预留）
l 保护功能：欠压保护电压 21V (约 900RPM) ，启动电压 28V (约 1200RPM) ，过压保护电压99V ，短路保护
l 其它功能：转速测量输出，脉冲电平：3.3V
l 输入和输出之间的隔离电压：1000VDC
l 开关频率：230KHZ±5%（-40℃~175℃)
工作原理 LMPA40 系列三相 AC/DC 电源模块采用高频变换工作模式，把直流电源逆变成高频电源。通过隔离变压器实现输入与输出电气隔离，然后经过整流电路将高频电源转换成直流输出。高频变换电路实现了转换效率高、体积小、重量轻的目的。

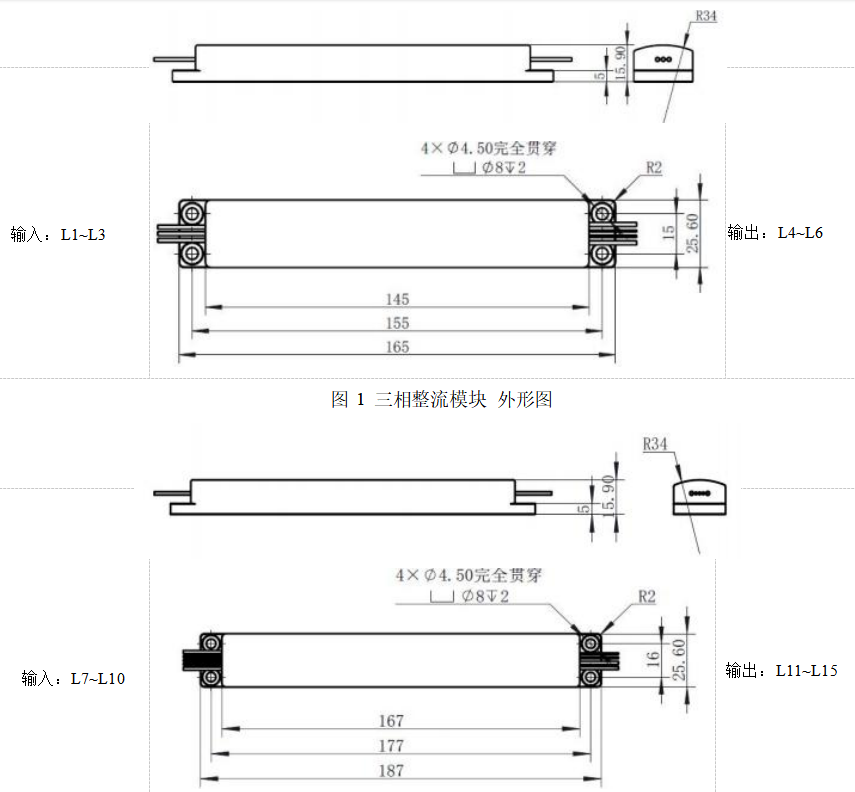

外形尺寸
