输入电压类型：三相交流电
立即咨询
产品概述 600W 高温 AC-DC 开关电源模块，设计工作环境温度 175℃ , 是专门针对高温作业环境开发的产品。主要应用领域石油勘测井下仪器、石油钻井井下仪器、地球物理探测仪器等。
技术指标 l 输入电压类型：三相交流电
l 输入电压范围：80~300Vac（线电压）
l 输入频率范围：50~300Hz
l 输出电压： 48Vdc±1V ，90Vdc±2V
l 输出电流：6.3A@48V ，3.3A@90V
l 输出功率：600W
l 系统效率：不小于 90%（额定输入 150Vac 下，满载）
l 输出纹波：200mV@48V ，最大 1000mV；300mV@90V ，最大 2000mV（示波器探头加 0.1 μF靠测，满载）
l 开启（转速）： ≥72Vdc （线电压）
l 关断（转速）： ≤65Vdc （线电压）
l 工作环境温度：-40℃~+175℃
l 抗振特性：20g@10~2000Hz
l 保护功能：输入欠压保护，输出短路保护，过载保护，输出过压保护
l 散热方式：热传导散热

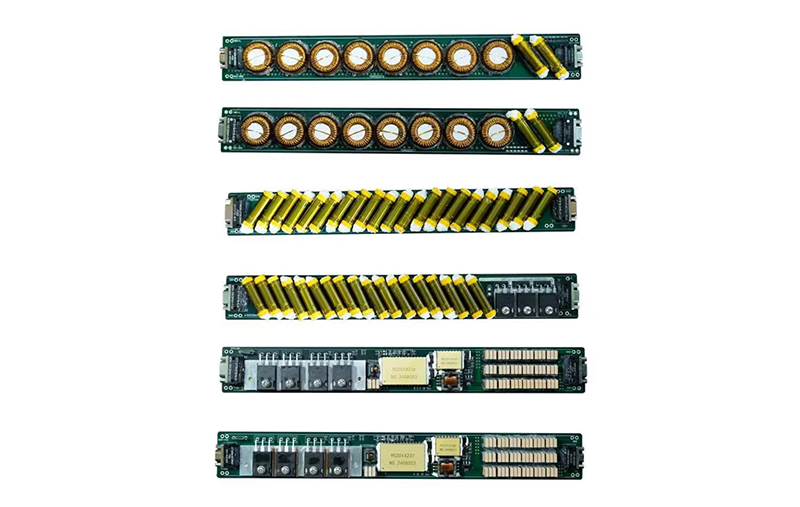

l 配置：涡发整流板 1 块，整流电容板 1 块，48V 输出稳压板 2 块，90V 输出稳压板 2 块
l 电路板尺寸：L:300mm×W:38mm×H:16mm（各电路板尺寸一致）
工作原理 600W 高温 AC-DC 开关电源模块采用高频变换工作模式，把交流电源整流后，通过电压转换电路换成直流 48V 和90V 输出，高频变换电路实现了转换效率高、体积小、重量轻的目的。

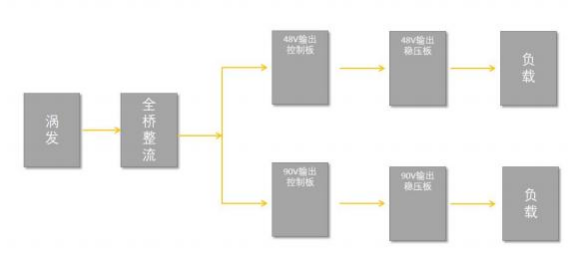

系统组成
