经过数十年的发展，200℃级高温DC-DC电源模块已经从实验室走向成熟应用。但技术永不止步——更深的油气井、更极端的地热环境、更严苛的航空航天需求，都在推动高温电源技术继续向前演进。本文展望200℃以上超高温电源的技术发展方向，分析新材料、新工艺、新架构的应用前景，描绘高温电子的未来图景。

一、需求驱动：为什么需要更高温度？

现有200℃级高温电源虽然能够满足大多数应用需求，但在某些极端场景下仍然不够用。

1.1 更深的油气井

全球深层油气资源的开发正在不断刷新井深纪录。井深每增加1000米，井底温度约增加30℃～40℃。按照这一趋势，完钻井深超过10000米的超深井，井底温度可能达到250℃～300℃。

1.2 干热岩地热能

干热岩（Hot Dry Rock，HDR）是极具潜力的大规模清洁能源。其温度通常在200℃～350℃之间，部分区域甚至更高。目前的200℃级电源无法直接用于这些高温岩层的永久式监测仪器。

1.3 航空发动机

新一代航空发动机的涡轮前温度已超过1700℃，而发动机舱内温度分布不均，局部区域可能超过300℃。安装在发动机附近的电子设备需要更高温度等级的电源支持。

1.4 航天器再入大气层

航天器在再入大气层时，表面温度可达1000℃以上。虽然热防护系统可以保护内部设备，但电子系统需要能够在较高温度下短时间工作，以确保关键数据的采集和传输。

二、功率器件：碳化硅（SiC）的崛起

硅（Si）半导体器件的工作温度上限通常为200℃～250℃，超过这个温度后漏电流急剧增加，无法正常工作。碳化硅（SiC）作为第三代半导体材料，正在成为超高温电源的核心器件。

2.1 碳化硅材料的优势

碳化硅（SiC）与硅（Si）的性能对比：

禁带宽度：SiC为3.26eV，Si为1.12eV——SiC宽6倍

击穿电场强度：SiC为2.8MV/cm，Si为0.3MV/cm——SiC高9倍

热导率：SiC为4.9W/(cm·K)，Si为1.5W/(cm·K)——SiC高3倍

最高工作温度：SiC可达600℃，Si约为250℃

效率优势：SiC MOSFET的导通电阻和开关损耗远低于Si MOSFET

2.2 碳化硅在电源中的应用

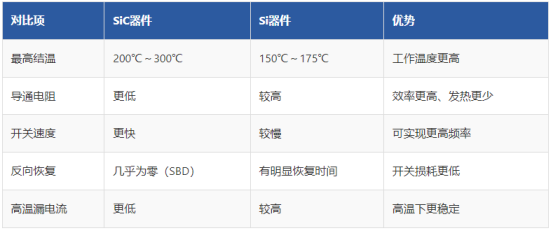

碳化硅功率MOSFET和肖特基二极管（SBD）已经开始应用于高温电源领域。相比硅器件，SiC器件的优势体现在：

2.3 碳化硅高温电源的挑战

碳化硅虽然性能优异，但在超高温应用中仍面临挑战：

栅极驱动：SiC MOSFET的栅极驱动电路需要专门设计，阈值电压对温度敏感

封装材料：芯片与基板、基板与外壳的连接材料需要耐更高温度

可靠性数据：SiC器件在250℃以上的老化数据和失效机理还在积累中

成本：SiC器件目前价格仍是Si器件的3～5倍

三、基板材料：氮化铝（AlN）的普及

现有的200℃级高温电源主要使用氧化铝（Al₂O₃）陶瓷基板。氧化铝的优势是技术成熟、成本适中，但导热系数（约20W/(m·K)）相对较低。氮化铝（AlN）的导热系数可达170W/(m·K)，是氧化铝的8倍以上。

3.1 氮化铝基板的优势

氮化铝（AlN）vs 氧化铝（Al₂O₃）：

导热系数：AlN 170W/(m·K) vs Al₂O₃ 20W/(m·K)——AlN高8倍

热膨胀系数：AlN (4.5×10⁻⁶/℃) 更接近SiC和芯片材料

电气绝缘：两者相当，均适合高压应用

成本：AlN基板价格约为Al₂O₃的3～5倍

3.2 氮化铝基板的发展趋势

随着超高温电源需求的增长和氮化铝基板成本的下降，AlN有望逐步替代Al₂O₃成为主流基板材料。目前的产业趋势包括：

大尺寸AlN基板（6英寸、8英寸）的批量生产技术逐渐成熟

AlN表面的厚膜浆料体系（导体、电阻、介质）正在完善

AlN与SiC芯片的烧结工艺匹配性研究取得进展

预计5年内，AlN基板在高温电源中的应用比例将从当前的10%提升至40%以上

四、封装技术：三维集成与系统级封装

传统的厚膜混合集成电路采用二维平面布局，电路密度受到基片尺寸的限制。三维集成和系统级封装（SiP）技术正在改变这一局面。

4.1 多层陶瓷技术

通过在陶瓷内部制造多层布线层，可以在垂直方向上集成更多电路。这类似于芯片内部的金属互连，只是尺度更大。对于电源模块，这意味着可以在更小的体积内集成变压器、滤波电感、功率器件、控制电路等全部元件。

4.2 埋入式技术

将电阻、电容、甚至芯片埋入陶瓷基板内部，模块表面只露出必要的连接点。这可以大幅缩小封装尺寸，同时改善高频性能。对于需要高功率密度的机载或车载应用，这一技术尤为重要。

4.3 芯片级封装（CSP）

将裸芯片直接进行封装，而不是先封装成器件再安装到基板上。这种"芯片-first"的方案可以进一步减小尺寸和寄生参数，但也带来了散热和可靠性的新挑战。

五、智能化：从被动供电到主动管理

未来的高温电源将不再是简单的能量转换器，而是具备感知、通信、自我管理能力的智能终端。

5.1 数字遥测

在电源模块内部集成温度传感器、电流传感器，实时监测运行状态。通过串行接口（UART/I²C/CAN）向上位机报告模块的输入电压、输出电压/电流、工作温度、累计运行时间等参数。

5.2 故障预警

基于历史数据的分析算法可以预测模块的剩余寿命和潜在故障。例如，当检测到输出电压纹波增大、效率下降等异常趋势时，提前发出预警，实现"预测性维护"，避免非计划停机。

5.3 可编程输出

未来的高压电源可能支持通过软件配置输出电压、启动时序、故障保护阈值等参数，实现"一模块多用"，减少备件种类。

六、新材料体系展望

除了SiC和AlN，还有哪些新材料可能在未来高温电源中发挥作用？

6.1 氮化镓（GaN）

氮化镓是另一种宽禁带半导体，禁带宽度3.4eV，略高于SiC。GaN的高电子迁移率使其特别适合高频应用（MHz级开关频率）。目前GaN器件的工作温度主要受限于封装和栅极驱动，但预计在未来5～10年内将突破200℃应用。

6.2 金刚石

金刚石的热导率高达2000W/(m·K)，是已知最好的热导体。将金刚石作为散热基板或热扩散层，可以大幅改善功率器件的散热条件。尽管目前成本极高，但金刚石在超高温功率电子中的应用前景值得期待。

6.3 高温焊料和烧结材料

现有焊料的熔点（约220℃～300℃）限制了器件结温的提升。新型高温焊料（如瞬态液相烧结材料，熔点可达400℃～600℃）和银烧结技术正在取代传统焊料，成为连接功率芯片与基板的主流方案。

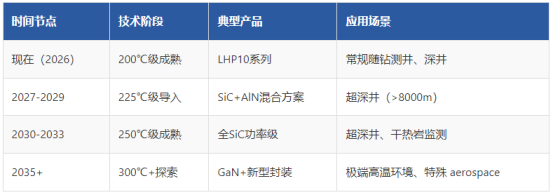

七、技术发展路线图

八、对当前选型的建议

展望未来是为了更好地把握现在。对于当前的选型工程师，以下建议值得关注：

面向未来的选型建议：

1️⃣ 关注产品路线图：选择有持续研发投入和清晰产品规划的供应商

2️⃣ 考虑可升级性：系统设计时预留接口和空间，便于未来换用更高温度等级的产品

3️⃣ 重视可靠性数据：选择经过充分验证的产品，避免作为"试验田"

4️⃣ 建立技术储备：关注行业动态，为未来需求做好技术预研

5️⃣ 选国产供应链：高温电子是战略领域，国产供应链的安全性和可控性值得关注

九、青岛智腾微电子的技术储备

作为国内领先的高温电源制造商，青岛智腾微电子正在积极布局下一代技术：

SiC器件应用研究：与国内SiC芯片厂商合作，开展高温SiC功率模块的联合开发

AlN基板工艺升级：建设AlN厚膜生产线，提升散热性能

数字化电源技术：研发带数字接口和远程监控功能的智能电源模块

可靠性数据积累：开展200℃+长寿命测试，建立高温失效物理模型

产学研合作：与高校和科研院所合作，开展前沿技术预研

结语

从200℃到300℃+，超高温电源技术的发展永无止境。碳化硅、氮化铝、智能感知、系统级封装……这些技术的融合应用，正在推动高温电子向更高的温度、更高的功率密度、更高的可靠性迈进。LHP10系列200℃高温DC-DC模块是这一技术演进中的重要里程碑，而前方还有更广阔的天地等待探索。

选择高温电源不仅是选择当前的产品，更是选择技术伙伴的未来。让我们共同见证高温电子技术的持续突破，为深层能源探索和极端环境应用提供更强大的动力支撑。
