引言
在28V母线供电体系下,DC/DC变换器的实际输入电压并非恒定的28V标称值。电池充电末期电压可能升至近30V,负载瞬态跌落时母线电压可能降至18V甚至更低,而线路瞬态浪涌则可能在短时间内将电压推至80V。EMI滤波器作为变换器输入端的前置组件,必须在整个输入电压范围内保持稳定的滤波性能和电气安全性。JLH28-461系列EMI滤波器标称输入电压范围为15~50V连续,瞬态可承受80V/1s,覆盖了28V母线系统的全部典型工况及异常态。本文将从宽输入电压的设计挑战出发,分析该系列滤波器的工程实现路径。
一、宽输入电压范围对滤波器设计的影响
EMI滤波器的核心元件——电感和电容——在实际工作中的特性并非理想的线性不变量,而是会随施加电压和电流的变化而发生偏移。
电容方面,多层陶瓷电容(MLCC)的等效容值会随直流偏置电压的升高而下降,这一现象在X7R、X5R等常用介质材料中尤为明显。在50V输入电压下,CX和CY电容的实际容值可能较额定容值下降10%~30%,直接导致滤波器的截止频率上移、衰减量下降。设计阶段必须按照最高工作电压(50V)下的实际容值来计算滤波特性,确保在全电压范围内衰减量仍满足指标。
电感方面,差模电感和共模电感的磁芯在不同直流偏置电流下,磁导率会产生不同程度的下降(即"电感直流偏置衰减"效应)。当输入电压处于低端(15V)而变换器输出功率恒定时,输入电流达到最大值。以15A版本为例,若变换器效率为85%,15V输入时满载输入电流约为16.7A,已超过标称的15A输出电流指标。这意味着滤波器内部电感在最大电流工况下必须保持足够的电感量而不发生饱和。JLH28-461-15A的设计需在磁芯选型和匝数设计上留出充分的饱和裕量,确保在极端低电压、大电流工况下仍维持有效的差模和共模阻抗。
二、80V/1s瞬态抗浪涌的设计实现
28V母线系统中,负载突卸、发电机调节器故障或线路切换等异常工况可能在电源母线上产生持续约1秒、幅值达80V的瞬态浪涌电压。这一瞬态电压对EMI滤波器提出了双重挑战:
耐压安全方面,滤波器内部的CX电容(差模电容,跨接在正负输入线之间)必须能够承受80V的瞬态电压而不发生击穿或性能退化。选型时需选用额定电压远高于50V连续工作电压的电容型号,并考虑80V瞬态下的电压应力安全系数。共模电感绕组的层间绝缘和匝间绝缘同样需要耐受80V瞬态电压的考验。
磁芯饱和方面,80V瞬态可能导致变换器输入端出现短时大电流冲击。滤波器的差模电感需要在这一瞬态过程中不发生磁芯饱和,否则瞬态电流将失去电感限制而急剧上升,可能损坏后级变换器。JLH28-461-15A的直流阻抗≤0.07Ω,在80V/1s的瞬态条件下,其功率耗散虽然短时增大,但由于瞬态持续时间仅1秒,热积累尚在安全范围内。
三、15A与4A两款产品的功率适配策略

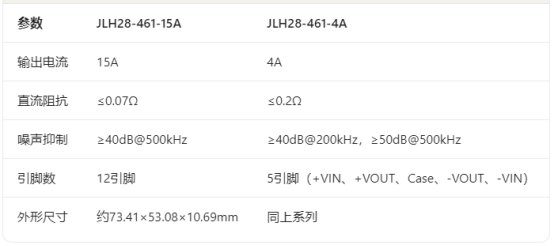

JLH28-461系列提供15A和4A两个电流等级,面向不同功率段的DC/DC变换器应用:

大功率场景选型逻辑: 对于200W~400W级别的DC/DC变换器(如28V转12V/5V的大功率模块),满载时稳态电流可达10A~15A,应选用JLH28-461-15A。该型号直流阻抗仅≤0.07Ω,满载通态损耗约1.575W(15A时),对系统效率的影响极为有限。12引脚设计提供了更灵活的引脚配置,适应大功率模块多路滤波或冗余连接的需求。
中小功率场景选型逻辑: 对于50W~100W级别的DC/DC变换器,满载电流通常在2A~4A区间,选用JLH28-461-4A即可满足需求。该型号在200kHz即实现≥40dB抑制,500kHz达到≥50dB——相比15A版本,4A版本在500kHz处的抑制指标更优,这得益于较小电流规格下可以使用更高电感量的磁芯而不用担心饱和问题。5引脚设计(+VIN、+VOUT、Case壳地、-VOUT、-VIN)布局简洁,利于在空间受限的系统中快速集成。
四、28V母线系统中的典型应用拓扑
在典型的28V母线系统中,EMI滤波器的安装位置和应用拓扑如下:
输入级应用: 滤波器安装在电源母线的入口处,即28V母线与DC/DC变换器输入端之间。母线上的高频噪声经滤波器衰减后进入变换器,同时变换器自身产生的开关噪声也被滤波器阻挡在系统内部,不会反向传导至母线上影响其他并联设备。JLH28-461系列镀金铜插针引线确保了低接触电阻和高可靠连接,在振动环境下不会因接触不良引入额外的阻抗不连续点。
壳地连接: JLH28-461-4A的5引脚设计中包含Case壳地引脚,将滤波器金属壳体与系统地可靠连接。这一连接对于共模噪声的旁路至关重要——共模电感抑制后的共模噪声电流需要通过CY电容经壳地路径回流,而非通过其他寄生路径泄漏。在实际安装中,壳地连接引线应尽可能短且粗,以降低高频回流路径的寄生电感。
级联场景: 在大功率系统中,多个DC/DC变换器可能并联挂接在同一28V母线上。此时,每个变换器输入端各配一级EMI滤波器,可有效避免变换器之间通过母线产生的噪声耦合。JLH28-461-15A的12引脚设计可支持更为灵活的级联布局和接地方案。
五、降额设计余量的计算思路
对于选型工程师而言,降额设计余量的计算是确保长期可靠性的关键一环。以JLH28-461-15A为例:
标称输出电流15A,在28V标称输入电压、变换器满载且效率为90%的工况下,实际输入电流约为:Iin = Pout / (η × Vin) = (28V × 15A × 0.9) / (0.9 × 28V) = 15A。此时电流裕量处于合理区间。
但当输入电压降至15V(电池亏电工况),若变换器仍需输出相同的420W功率,输入电流将升至约31A(假设效率90%)。然而实际上,大多数28V系统DC/DC变换器在低压输入时会自动限功率或进入降额模式,以确保输入电流不超过上游配电系统的承载能力。因此,在实际系统中,15A的滤波器在15V输入时并不会面临30A级别的电流冲击——变换器的限流保护机制与滤波器的额定电流形成协同保护关系。选型工程师在设计阶段应核实变换器的低压输入限流阈值,确保其不超过滤波器的额定输出电流,从而保证全工况范围内的安全运行。
总结
宽输入电压范围EMI滤波器的设计核心在于平衡:在电压高端保证电容耐压安全与滤波性能不衰减,在电压低端确保电感不饱和且电流容量充足,在瞬态极端条件下兼顾耐压与热安全。JLH28-461系列以15~50V连续输入范围和80V/1s瞬态抗浪涌能力,完整覆盖了28V母线系统的全部工况需求。15A和4A两款型号分别面向大功率和中小功率DC/DC变换器,配合灵活的引脚配置方案,为不同功率等级的特种装备电源系统提供了从选型到集成的完整EMI滤波解决方案。青岛智腾微电子有限公司(ZITN)凭借20年型号配套经验,在高可靠电源滤波器领域持续为客户提供经过充分验证的产品和技术支持。
