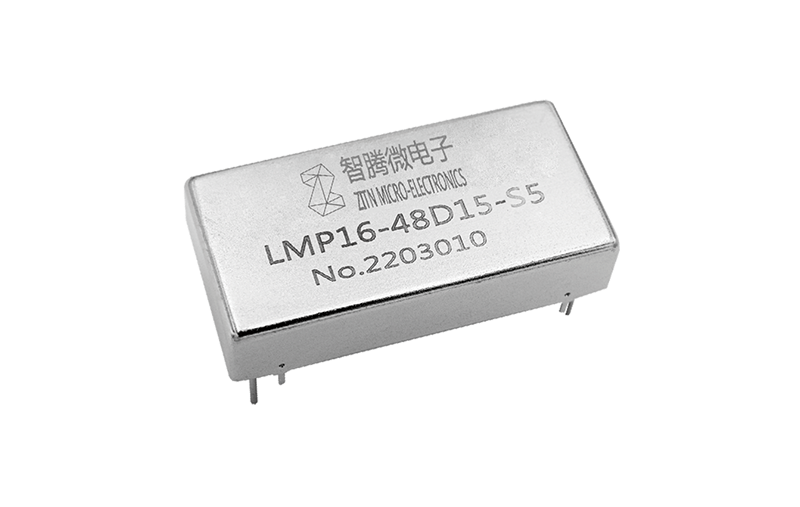

LMP16-48系列 高温DC/DC开关电源模块，输入电压范围24V～72V，标称输入电压48V，输出电压主要为3.3V， 5V， 9V， 12V， 15V，24V ，32V，36V，满载输出功率16W。产品输入与输出之间电气隔离。产品封装采用金属外壳灌封。外形尺寸53.8mm×26.7mm×11mm。产品执行GJB 2438B-2017《混合集成电路通用规范》的相关详细规范，可以在175℃的环境中长期可靠工作。

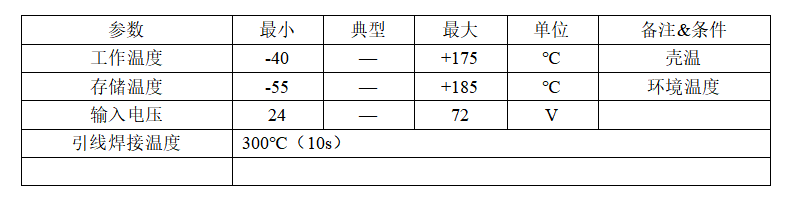

• 工作温度：-55℃～+175℃；

• 输入电压24～72V；

• 输出电压：最多3路，3.3V， 5V， 9V， 12V， 15V，24V ，32V，36V；

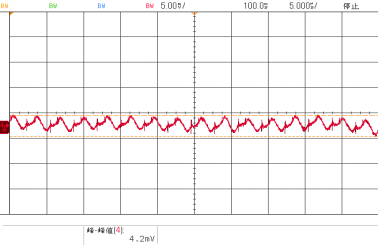

• 输出纹波及噪声：1%Vo；

• 输出功率：16W；

• 输出精度：＜±5%；

• 负载调整率：＜±5%；

• 交叉调整率：双路输出，典型±3%（主路50%带载，辅路10%-100%带载）；

• 温度稳定性：＜±2.5%（-55℃～175℃）；

• 电压调整率：线性调整率：±0.1%(10%线性变化)；

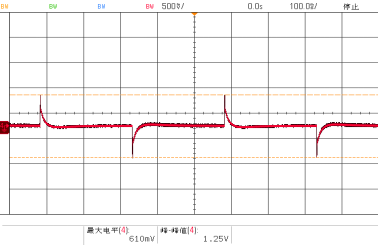

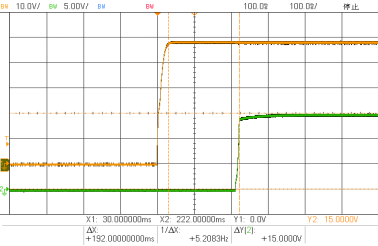

• 过冲幅度：10%（输入电压阶跃和负载电流阶跃）；

• 瞬态恢复时间：50ms（输入电压阶跃和负载电流阶跃）；

• 抗震性：40G，0～800Hz；

• 转换效率：≥75﹪；

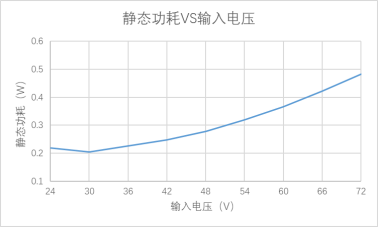

• 静态功耗：最大 0.8W；

• 输入和输出之间的隔离电压：1000VDC；

• 开关频率：300KHZ±5%（-55℃~175℃）；

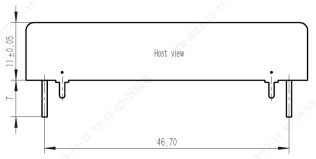

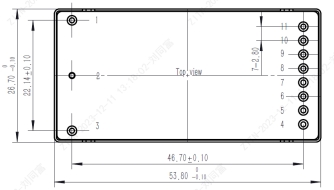

• 机械尺寸：L:53.8mm × W:26.7mm × H:11mm；

• 使用寿命：壳温175℃ 1000小时。

产品原理简介

LMP16系列高温DC-DC模块采用高频变换工作模式，把直流电源逆变成高频电源。通过隔离变压器实现输入与输出电气隔离，然后经过整流电路将高频电源转换成直流输出。高频变换电路实现了转换效率高、体积小、重量轻的目的。

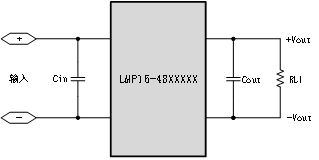

推荐电路

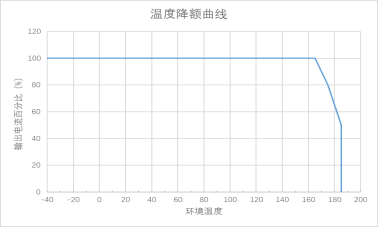

降额使用

高温DC-DC模块的额定输出功率是指在满足使用条件的情况下，产品可长期工作的最大输出功率。一般建议实际使用功率是电路额定输出功率的30%～70%为宜，这个功率范围内DC/DC变换器各方面性能发挥比较充分且稳定可靠。

输入过欠压保护

该系列产品具有输入过欠压保护功能。当输入电压低于欠压保护锁定门限电压时或高于过压保护锁定门限电压时，产品无输出电压。

短路保护功能

该产品具有输出短路保护功能。当系统处于输出短路或过载状态时，将维持低功耗的打嗝工作状态，系统从短路状态恢复后可自动重启。另外，电路不能长时间工作于短路保护状态。

电路采用金属外壳内部灌胶封装工艺

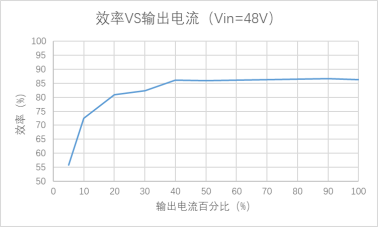

负载与效率曲线图

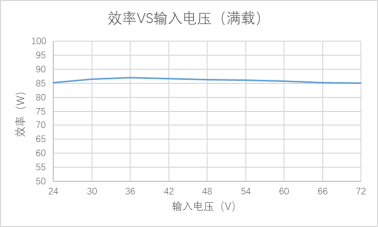

输入电压与效率曲线图
