一、高温电源选型决策框架

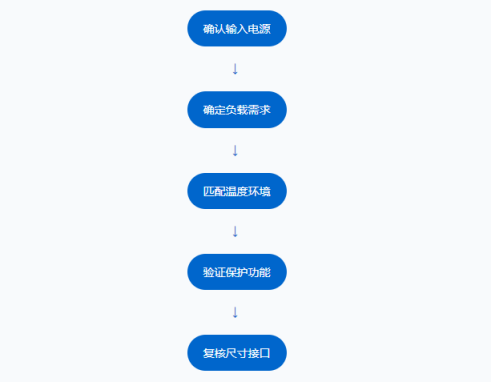

高温ACDC电源选型是一项多约束条件下的优化决策，建议按以下优先级顺序进行参数筛选：

决策过程中需平衡三组核心矛盾：功率与体积的矛盾（高功率通常意味着大体积）、效率与温度的矛盾（高温环境下散热困难影响效率发挥）、成本与可靠性的矛盾（冗余设计增加成本但提升可靠性）。

二、输入电压范围选择

输入电压范围是选型的首要考量因素，直接决定了电源与供电系统的匹配性。选择过窄的输入范围可能导致在发电机电压波动时电源频繁启停，影响系统稳定运行；选择过宽的输入范围则可能造成成本浪费或功率密度下降。

2.1 输入范围决定因素

石油测井设备的供电来源主要有两类：发电机供电和地面电网供电。发电机输出电压受转速影响波动范围大，需选择宽输入范围电源；地面电网供电相对稳定，但钻井现场临时供电设备质量参差，也建议留有足够余量。

2.2 LMPA系列输入参数对比

选型提示：若系统使用三相130Vac级发电机，建议优先考虑LMPA300；若供电来源为300Vac级工业电网或宽电压范围发电机，LMPA600更为合适。对于电压波动剧烈的大功率系统，应核算最大负载时的输入电压跌落余量。

三、输出电压与功率配置

3.1 单路与双路输出选择

输出通道数量应根据负载配置需求选择：

· 单路输出（48V）：适用于驱动单一负载或集中供电系统，如井下仪器控制板、传感器阵列等。LMPA300提供稳定的48V/6.3A单路输出。

· 双路输出（48V+90V）：适用于需要多电压供电的系统，如电机驱动（90V）与管理电路（48V）分离供电。LMPA600可同时输出两路独立稳压直流电，总功率约600W。

3.2 功率裕量设计

选型时建议保留20%~30%的功率裕量，以应对以下工况：

3.3 纹波指标与后级适配

输出纹波是影响后级电路设计的关键参数。若后级使用LDO线性稳压器，大纹波会加重LDO热负担；若后级为数字电路，纹波可能影响时钟信号完整性。LMPA系列产品纹波指标如下：

纹波设计建议：若后级电路对电源噪声敏感，建议在电源输出端增加LC滤波网络或使用DC-DC隔离模块进行二次稳压。对于驱动电机类感性负载，纹波对负载影响较小，可接受较大纹波值。

四、工作温度等级评估

工作温度范围是高温电源区别于普通电源的核心参数。选型时需区分两个温度概念：环境温度（电源周围的空气温度）和壳温（电源外壳表面温度）。

温度选型警示：井底温度随深度增加而升高，一般每深入100米温度上升2~4℃。选型时需预估仪器最大工作深度对应的环境温度，并预留15~20℃余量。超温运行将显著缩短电源寿命，并可能引发保护性关断。

五、效率与散热设计

5.1 效率指标解读

效率直接影响电源的发热量与散热设计难度。LMPA系列效率指标：

5.2 散热方式匹配

两款产品均采用热传导散热方式，依赖模块底壳与安装面的热传导导出热量。散热设计要点：

· 安装面需保证足够面积和良好的平整度（平面度≤0.1mm）

· 接触面应填充导热硅脂，厚度控制在0.1~0.3mm

· 安装螺钉扭矩需均匀，避免局部应力集中

· 安装面材质推荐铝合金或铜，禁用导热差的塑料支架

· 必要时配置外部散热器或液冷通道

六、保护功能完整性验证

保护功能配置直接影响系统在异常工况下的安全性和可靠性。选型时应逐项核对保护功能是否覆盖预期故障场景：

注：● 表示具备该功能，具体阈值请参考产品规格书。

七、机械规格与抗振要求

井下仪器的振动环境是选型的重要约束条件。LMPA系列产品抗振指标均为20g@10~2000Hz，满足随钻测井仪器的振动要求。

选型时需确认安装空间是否容纳模块尺寸，并考虑线缆布线和维护检修的可达性。

八、综合选型决策表

标注说明：✓ 首选适用 ○ 可用但非最优 ✗ 不适用

选型小结

高温ACDC电源选型应遵循“需求驱动、数据验证、裕量预留”的原则。首先明确输入电源特性和负载供电需求，确定功率等级和输出通道数；其次评估工作温度环境和散热条件，确认温度等级匹配；最后核对保护功能完整性和机械安装尺寸。若仍有选型疑问，建议联系青岛智腾微电子技术支持团队获取专业建议。
