一、井下仪器供电系统概述与挑战

井下仪器在石油测井、随钻测井（MWD/LWD）、深井勘探等应用中面临着极为苛刻的工作环境。仪器需要在地下数千米的井眼中持续工作，承受着高温、高压、强振动以及空间受限等多重挑战。供电系统作为井下仪器的核心子系统，其可靠性直接决定了整个仪器系统的性能表现和作业成功率。

传统井下仪器多采用化学电池供电，但随着测井深度的增加和仪器功能的复杂化，电池供电面临着能量密度受限、更换困难、成本高昂等问题。涡轮发电机配合高温ACDC电源模块的组合方案，以其持续供电能力强、环境适应性好的特点，正逐渐成为大功率井下仪器的主流供电选择。

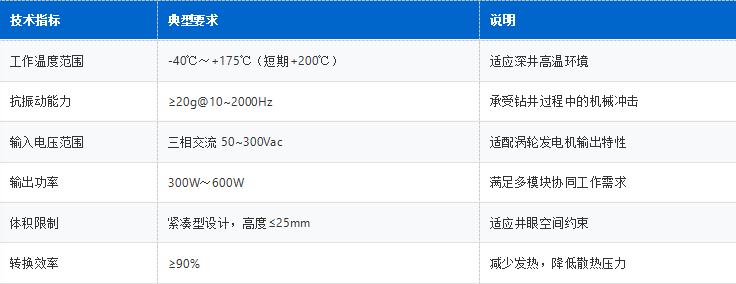

1.1 井下供电系统的核心要求

高温恶劣环境下的井下仪器供电系统需要满足以下核心要求：

二、涡轮发电机与ACDC电源匹配设计

涡轮发电机是井下仪器供电系统中的能量来源，其输出特性与ACDC电源模块的输入要求需要精确匹配才能保证系统稳定运行。

2.1 涡轮发电机输出特性分析

涡轮发电机通过钻井液流驱动涡轮旋转产生电能，其输出具有以下特点：输出电压随发电机转速变化而波动，范围通常在50Vac至300Vac之间；输出频率随转速变化，范围在50Hz至300Hz；输出功率受钻井液流量影响，需要ACDC电源具备宽输入电压适应能力。

2.2 电源模块输入特性设计

针对涡轮发电机的输出特性，高温ACDC电源模块在输入侧设计方面需要重点考虑以下几个方面：

宽电压输入范围设计。以LMPA600-200S48S90为例，其输入电压范围为80~300Vac（线电压），开启电压为≥72Vdc（线电压），关断电压为≤65Vdc。这种设计确保电源模块在涡轮发电机低速运转、输出电压较低时不会频繁启停，在电压波动时保持稳定工作。

频率自适应能力。电源模块的整流和滤波电路采用频率自适应设计，能够在50Hz至300Hz的宽频率范围内正常工作，无需额外的频率转换环节。

关键设计要点

涡轮发电机与ACDC电源的匹配核心在于：电源模块的开启电压应略高于发电机最低输出电压，关断电压应留有足够的回差带，确保系统在电压波动时不出现频繁启停。

三、模块化组合供电方案设计

针对不同功率等级和功能需求的井下仪器，高温ACDC电源系统采用模块化组合设计，通过不同功能模块的灵活配置，满足多样化的应用场景。

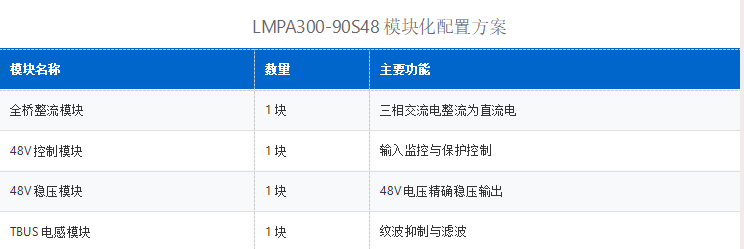

3.1 LMPA300-90S48单路48V供电方案

该方案适用于总功率需求在300W左右的井下仪器，如单通道测井仪器、小型随钻测量设备等。

该方案总尺寸为L350mm×W45mm×H23mm，采用全桥整流架构，配合48V稳压模块实现高效的电源转换。在150Vac输入条件下，效率可达92%，有效降低热损耗。

3.2 LMPA600-200S48S90双路供电方案

该方案适用于需要48V和90V两路电源供电的综合测井仪器、成像测井设备等高功率应用场景。

该方案总输出功率约600W，其中48V通道输出6.3A，90V通道输出3.3A。总尺寸为L300mm×W38mm×H16mm，采用紧凑型设计以适应有限的空间约束。

四、48V总线供电架构设计

48V直流总线是井下仪器供电系统中的标准电压等级，具有传输效率高、安全性好、标准化程度高等优势。

4.1 48V总线的技术优势

在井下仪器系统中采用48V总线架构具有多方面优势：较高的电压等级使得在相同功率下电流较小，线路压降和传输损耗更低；48V属于安全电压范围，便于现场维护操作；与国际数据中心48V架构趋势一致，便于借鉴成熟的供电设计经验。

4.2 48V总线设计要点

48V总线供电设计需要关注以下技术要点：总线电压精度要求为±1V，即47V至49V范围；纹波电压应控制在500mV以下，LMPA600-200S90方案中48V纹波为200mV（最大1000mV）；需要配置短路保护和过载保护，防止总线故障影响整个系统。

五、48V+90V双路供电应用场景

双路供电方案中的90V电源主要服务于需要高压供电的特定功能模块。

5.1 90V电源的典型应用

90V直流电源在井下仪器中的典型应用包括：泥浆脉冲发生器驱动、高压喷射清洗系统、某些类型的传感器偏置电路、高压放电类检测设备等。相比48V供电，90V电压能够提供更大的驱动功率或满足特殊电气需求。

5.2 双路电源的协同设计

双路供电系统设计时需要考虑两路电源的负载特性和启动顺序：两路电源应独立稳压，互不干扰；建议优先启动48V总线，确保控制电路正常工作后再开启90V负载；两路电源均需配置过压保护，防止异常情况损坏后级负载。

六、散热设计与安装方案

高温环境下的散热设计是影响电源模块可靠性和使用寿命的关键因素。

6.1 热传导散热方案

LMPA系列高温ACDC电源模块采用热传导散热方式，模块底部设计有导热安装面，通过螺钉或夹具与仪器壳体紧密贴合，将热量传导至仪器外壳实现散热。这种散热方式结构简单、可靠性高，适合空间受限的井下应用。

6.2 散热设计要点

热传导散热设计需要重点关注：导热界面的表面粗糙度和平整度，应控制在Ra1.6μm以内；导热界面材料的选择，建议使用高导热系数硅脂或导热垫片；安装螺钉的预紧力应均匀，确保接触面充分贴合；仪器外壳应具备足够的散热面积和热容。

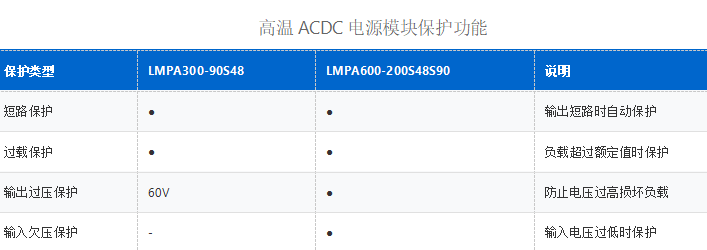

七、系统保护机制设计

完善的保护机制是确保井下仪器供电系统安全运行的重要保障。

八、选型建议与总结

针对不同应用场景的井下仪器供电需求，建议按照以下原则进行选型：

对于仅需48V单路电源、功率需求在300W以内的应用，如小型随钻测量仪器、单通道测井传感器等，建议选择LMPA300-90S48方案，其结构紧凑、全桥整流效率高、开启电压低（≥50Vac）。

对于需要48V和90V双路电源、功率需求在600W左右的应用，如综合测井仪器、成像设备、高功率MWD/LWD系统等，建议选择LMPA600-200S48S90方案，其双路独立稳压、功率密度高、输入电压范围宽（80~300Vac）。

在选型过程中还需要综合考虑工作温度裕量、抗振动要求、安装空间限制等因素，建议与电源模块供应商技术团队充分沟通，确保供电系统设计与仪器整机需求精确匹配。
